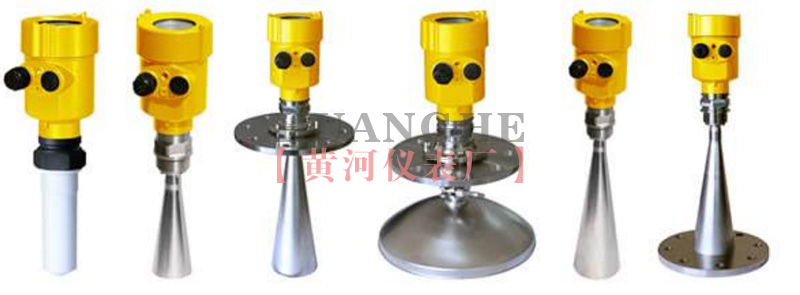

雷达液位计

				高频雷达物位计、雷达液位计简介

				DCRD1000A系列传感器是26G高频雷达式物位、液位测量仪表，输出4-20mA模拟信号，测量*大距离可达70米。新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于：反应釜或固体料仓非常复杂的测量条件。

				高频雷达物位计、雷达液位计特点

				● 采用非接触式测量

				● 采用材料制造

				● 测量液体、固体介质的物位

				● 可以测量介电常数＞1.8的介质

				● 测量范围0…20m(可以扩展到35米)

				● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

				● 4…20mA输出或数字型信号输出

				● 分辨率1mm● 不受噪音、蒸汽、粉尘、真空等工况影响

				● 不受介质密度、粘稠度和温度的变化的影响

				● 过程压力可达4MPa● 过程温度可达250℃ 1.3测量原理高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保短时间内稳定和*的测量。 即使工况比较复杂的情况下，存在虚假回波，用*新的微处理技术和调试软件也可以准确的识别出物位的回波。

				高频雷达物位计、雷达液位计原理

				输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）因空罐的距离E已知，则物位L为： L=E-D 1.5 输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

				高频雷达物位计、雷达液位计特点

				雷达物位计采用了高达26GHz的发射频率，因而具有：

				•非接触雷达，无磨损，无污染

				•天线尺寸小，便于安装

				•波长更短，对在倾斜的固体表面有更好的反射

				•测量盲区更小，对于小罐测量也会取得良好的效果

				•波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物

				•几乎不受腐蚀、泡沫影响

				•几乎不受大气中水蒸气、温度和压力变化影响

				•严重粉尘环境不会影响电磁波工作

				•高信噪比，即使在波动的情况下也能获得更优的性能

				•高频率，是测量固体和低介电常数介质的选择
